Модернизация ТЭЦ-части Киришской ГРЭС – крупнейшей тепловой электростанции Северо-Запада

Киришская ГРЭС обеспечивает надежность Объединенной энергосистемы Северо-Запада, является поставщиком тепловой энергии для нефтехимического кластера Ленинградской области.

Модернизация ТЭЦ – это повышение надежности обеспечения тепловой энергией промышленных потребителей в долгосрочной перспективе, обеспечение устойчивого развития региона.

КИРИШСКАЯ ГРЭС

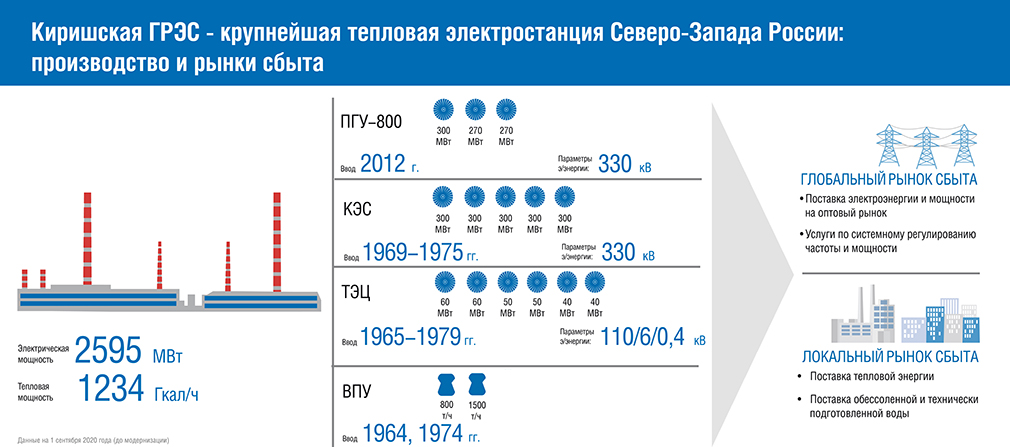

Киришская ГРЭС – уникальна, она состоит из трех отдельных электростанций.

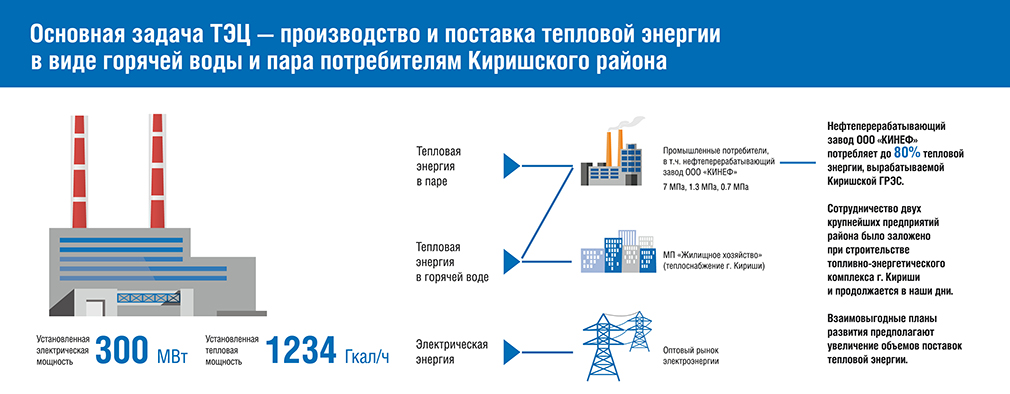

  • Теплоэлектроцентраль (ТЭЦ). Ее основной задачей является надежная поставка тепловой энергии (в виде пара и горячей воды) потребителям Киришского района. До 80% тепловой энергии потребляет Киришский нефтеперерабатывающий завод.

  • Конденсационная электростанция (КЭС).

  • Парогазовая установка (ПГУ-800). Одна из мощнейших ПГУ России.

Задача КЭС и ПГУ обеспечивать электроэнергией Северо-Запад России.

Киришская ГРЭС обеспечивает надежность Объединенной энергосистемы Северо-Запада, является поставщиком тепловой энергии нефтехимического кластера Ленинградской области.


ТЭЦ-часть

Пуск первых энергетических агрегатов ТЭЦ Киришской ГРЭС состоялся октябре 1965 года. Тепловая энергия была необходима строящемуся нефтеперерабатывающему заводу, электрическая энергия – для развития промышленности Северо-Запада. Завод и ГРЭС в Киришах строились как единый топливно-энергетический комплекс. И уже более 55 лет ТЭЦ Киришской ГРЭС непрерывно обеспечивает нефтеперерабатывающее предприятие и жителей города тепловой энергией. В составе ТЭЦ работает 6 котлов-утилизаторов и 6 турбогенераторов. Основное оборудование работает с поперечными связями, то есть пар с любого котлоагрегата может быть подан на любую турбину.

Спустя более чем полвека задачи ТЭЦ неизменны, и потребности основного потребителя в тепловой энергии возрастают. Именно поэтому мы приступили к масштабному проекту реконструкции и модернизации теплоэлектроцентрали, что обеспечит надежность снабжения тепловой энергией нефтехимического кластера региона в долгосрочной перспективе.

Мы строим новую Киришскую ГРЭС

Программа модернизации Киришской ГРЭС начата в 2017 году и включает несколько направлений:

  • Реконструкция котлоагрегатов.
  • Внедрение полномасштабного АСУ ТП котлов, турбин, АСУ электротехнического оборудования.
  • Реконструкция схемы выдачи мощности.
  • Замена дополнительного оборудования.

КОММод

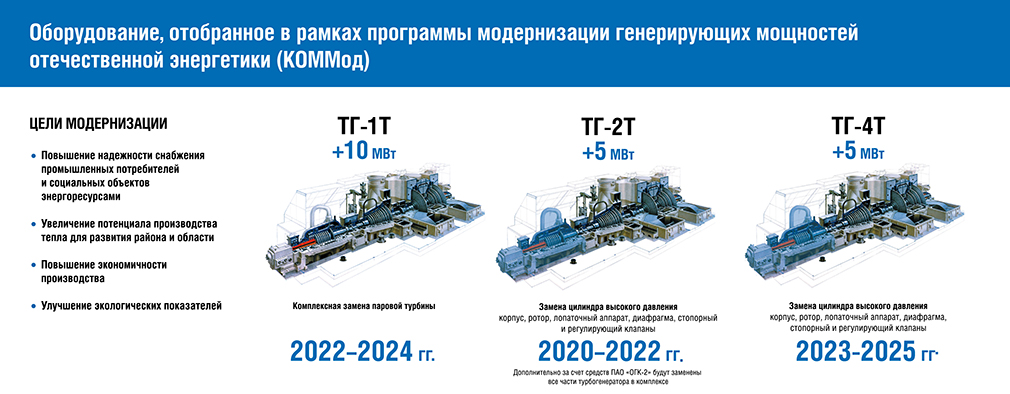

В 2019 году Киришская ГРЭС вошла в список энергообъектов на модернизацию в рамках государственной программы конкурентного отбора модернизируемых мощностей (КОММод). В программу включена замена трех турбогенераторов ТЭЦ.



ТУРБИНЫ

ГЕНЕРАТОРЫ

ТГ-2Т

ПТ-65/75-130/13

Производитель: АО «Силовые машины» Калужский турбинный завод.

Номинальная мощность: 65 МВт

Паровая турбина предназначена для работы с существующими котлами в схеме с поперечными связями КТЦ-1 Киришской ГРЭС, привода турбогенератора переменного тока с частотой вращения 3000 об/мин с максимально возможным отпуском тепла тепловым потребителям и номинальной электрической мощностью не менее 65 МВт

Т3ФП-80-2МУ3

Производитель: АО «Силовые машины» завод Электросила»

Активная мощность: 80 МВт при номинальной нагрузке.

Турбогенератор переменного тока с частотой вращения 3000 об/мин (50 Гц), приводом является паровая турбина.

ТГ-1Т

ПТ-60/70-130/7

Производитель: АО «Силовые машины» Калужский турбинный завод

Номинальная мощность: 60 МВт.

Паровая турбина предназначена для работы с существующими котлами в схеме с поперечными связями КТЦ-1 Киришской ГРЭС, привода турбогенератора переменного тока с частотой вращения 3000 об/мин с максимально возможным отпуском тепла тепловым потребителям и номинальной электрической мощностью не менее 60 МВт

Т3ФП-80-2МУ3

Производитель: АО «Силовые машины» завод Электросила»

Активная мощность: 80 МВт при номинальной нагрузке.

Турбогенератор переменного тока с частотой вращения 3000 об/мин(50Гц), приводом является паровая турбина.

ТГ-4Т

ПТ-65/75-130/13-1

Производитель: АО «Силовые машины» Калужский турбинный завод.

Номинальная мощность: 65 МВт.

Паровая турбина предназначена для работы с существующими котлами в схеме с поперечными связями КТЦ-1 Киришской ГРЭС, привода турбогенератора переменного тока с частотой вращения 3000 об/мин с максимально возможным отпуском тепла тепловым потребителям и номинальной электрической мощностью не менее 65 МВт

Т3ФП-80-2МУ3

Производитель: АО «Силовые машины» завод Электросила»

Активная мощность: 80 МВт при номинальной нагрузке.

Турбогенератор переменного тока с частотой вращения 3000 об/мин(50Гц), приводом является паровая турбина.

Штаб стройки

Для курирования вопросов реконструкции ТЭЦ Киришской ГРЭС создана специальная рабочая группа, куда вошли специалисты различных подразделений ПАО «ОГК-2», а также компании, участвующие в реализации проекта. На территории электростанции возведен строительный городок, включающий площадки временного хранения оборудования, штабы подрядных организаций.


ПАО «ОГК-2»

Над реализацией проекта работают специалисты различных подразделений исполнительного аппарата ПАО «ОГК-2» и Киришской ГРЭС. Модернизация ТЭЦ проводится в работающем цехе, что накладывает дополнительную ответственность на всех работников компании.

Управляющий директор ПАО «ОГК-2» – Семиколенов Артем Викторович.

Директор филиала ПАО «ОГК-2» – Киришская ГРЭС – Антоненко Евгений Викторович.

ООО «ГЭХ инжиниринг» – служба заказчика

Компания, объединившая инжиниринговые активы ООО «Газпром энергохолдинг». Занимается организаций строительства крупных объектов электроэнергетики Группы «Газпром» «под ключ», реализует инвестиционные программы ООО «Газпром энергохолдинг».

Киришский филиал компании отвечает за организацию работ, контроль за проектированием, поставкой оборудования, строительно-монтажными работами по объектам модернизации генерирующего оборудования.

Директор филиала – Андреев Юрий Владимирович.

АО «ТЭК Мосэнерго» – генеральный подрядчик

Одна из крупнейших в России инжиниринговых компаний, основным направлением деятельности которой является проектирование и строительство объектов тепловой, гидро- и атомной генерации, объектов электросетевого хозяйства как в России, так и за рубежом, а также реализация крупнейших проектов в промышленном строительстве.

Киришский филиал отвечает за поставку оборудования и проведение строительно-монтажных работ.

Директор филиала – Лоскутов Вячеслав Геннадьевич.

АО «Институт теплоэлектропроект» – проектировщик

Основным направлением деятельности АО «Институт Теплоэлектропроект» является разработка проектов строительства новых тепловых электростанций, реконструкции и технического перевооружения действующих ТЭС. В рамках модернизации объектов институт разрабатывает проктно-сметную и рабочую документацию.

Главный инженер проекта – Комков Андрей Валентинович.

АО «Силовые машины» – производитель основного оборудования

Одна из ведущих энергомашиностроительных компаний, имеющая международный опыт и компетенцию в области проектирования, изготовления и комплектной поставки оборудования для тепловых, атомных, гидравлических и газотурбинных электростанций.

Статус проекта

2023.04.01 старейшая турбина Киришская ГРЭС ТГ-1Твыведена в реконстукцию с последующей заменой на новую.jpg 2023.03.06 Торжественное собрание коллектива по случаю пуска ТГ-2Т.JPG

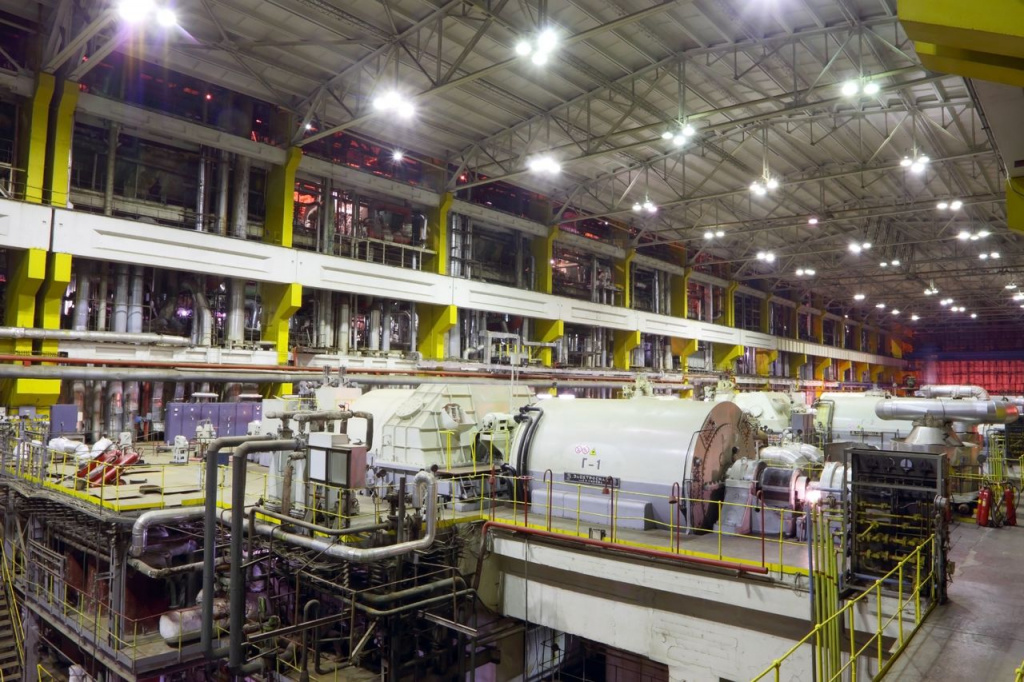

Старейшая турбина Киришская ГРЭС ТГ-1Т выведена в реконструкцию с последующей заменой на новую, апрель 2023 г.
Торжественное собрание коллектива по случаю пуска ТГ-2Т, март 2023 г.
2023.02.06 2023.02.06 Успешно завершены комплексные испытания новый турбогенератор ТГ-2Т введен в эксплуатацию..jpg 2023.01.30 Пусковые операции ТГ-2Т.jpg

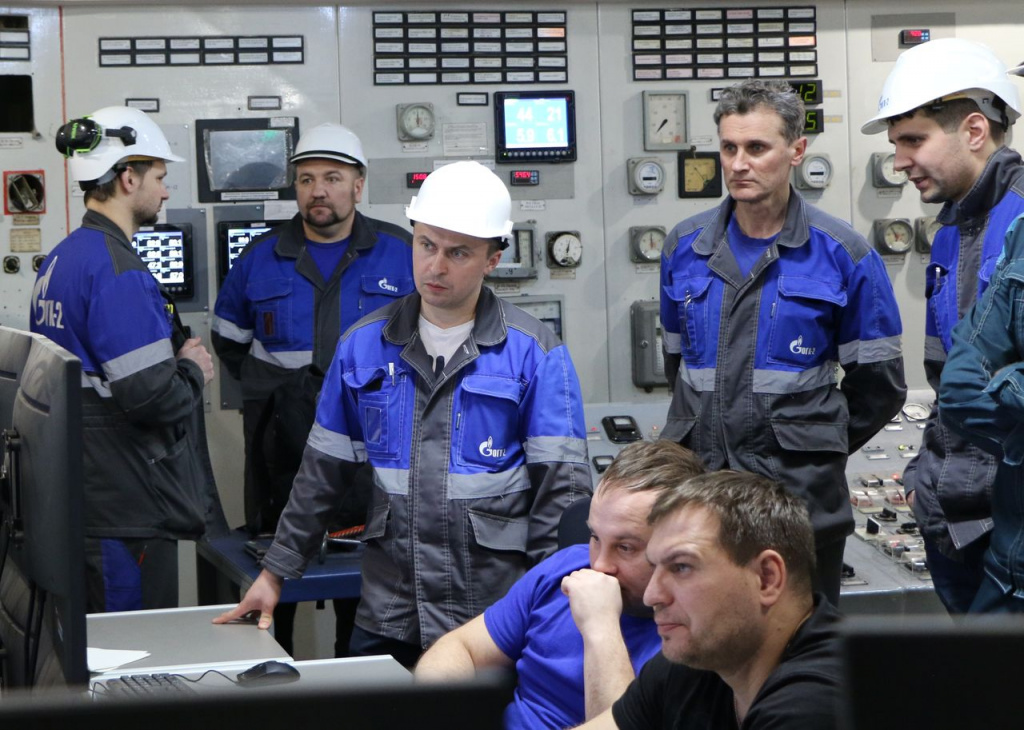

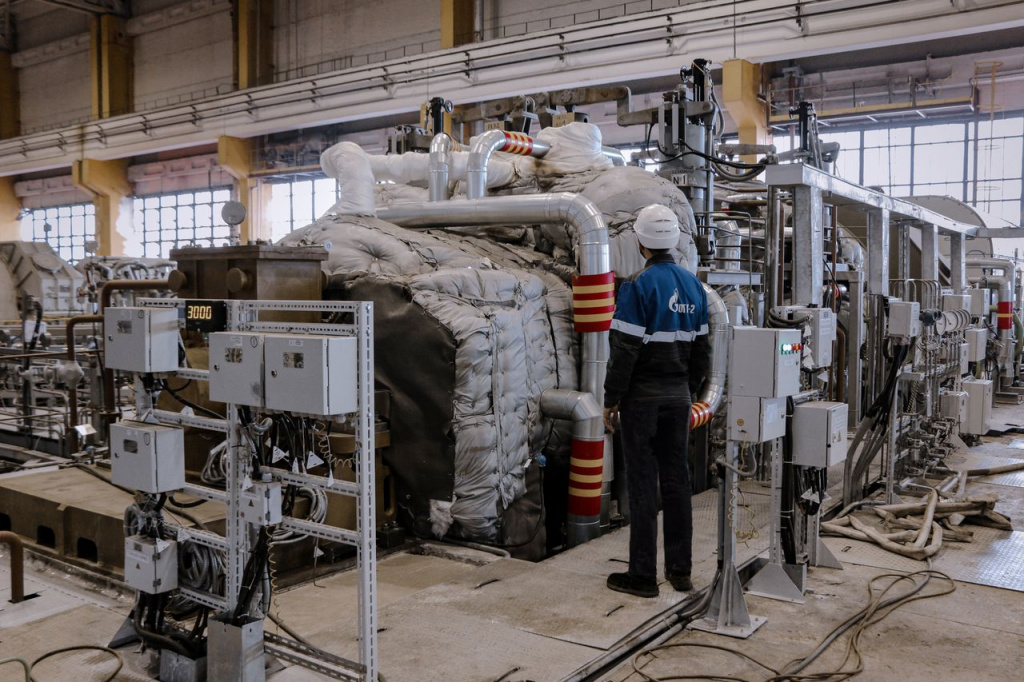

Успешно завершены комплексные испытания,  новый турбогенератор ТГ-2Т введен в эксплуатацию, февраль 2023 г. Пусковые операции ТГ-2Т, январь 2023 г.

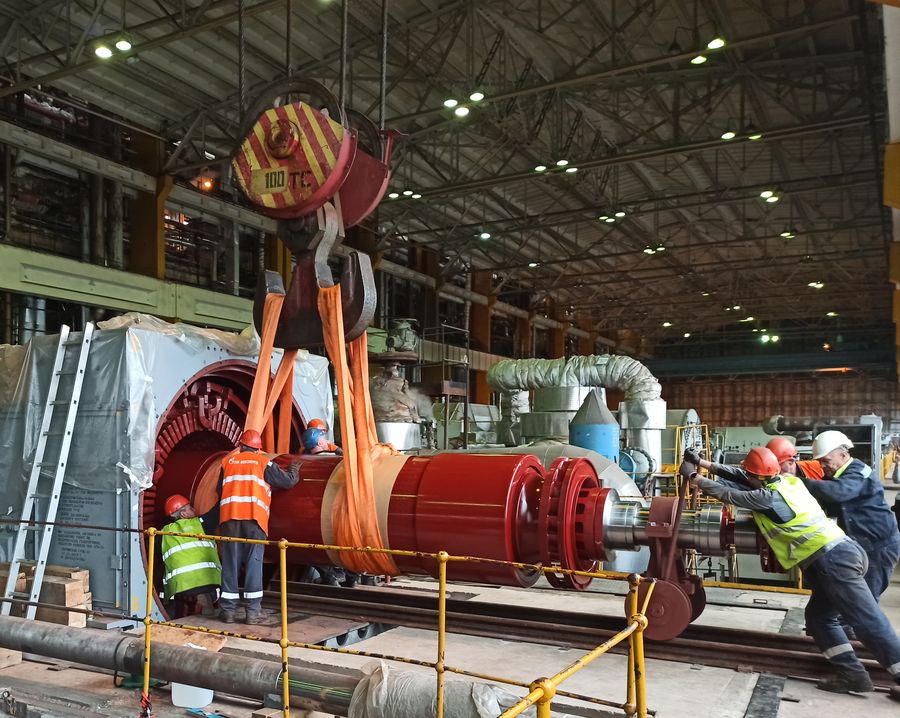

Ключевая операция по заводке ротора в статор генератора, октябрь 2022 г.

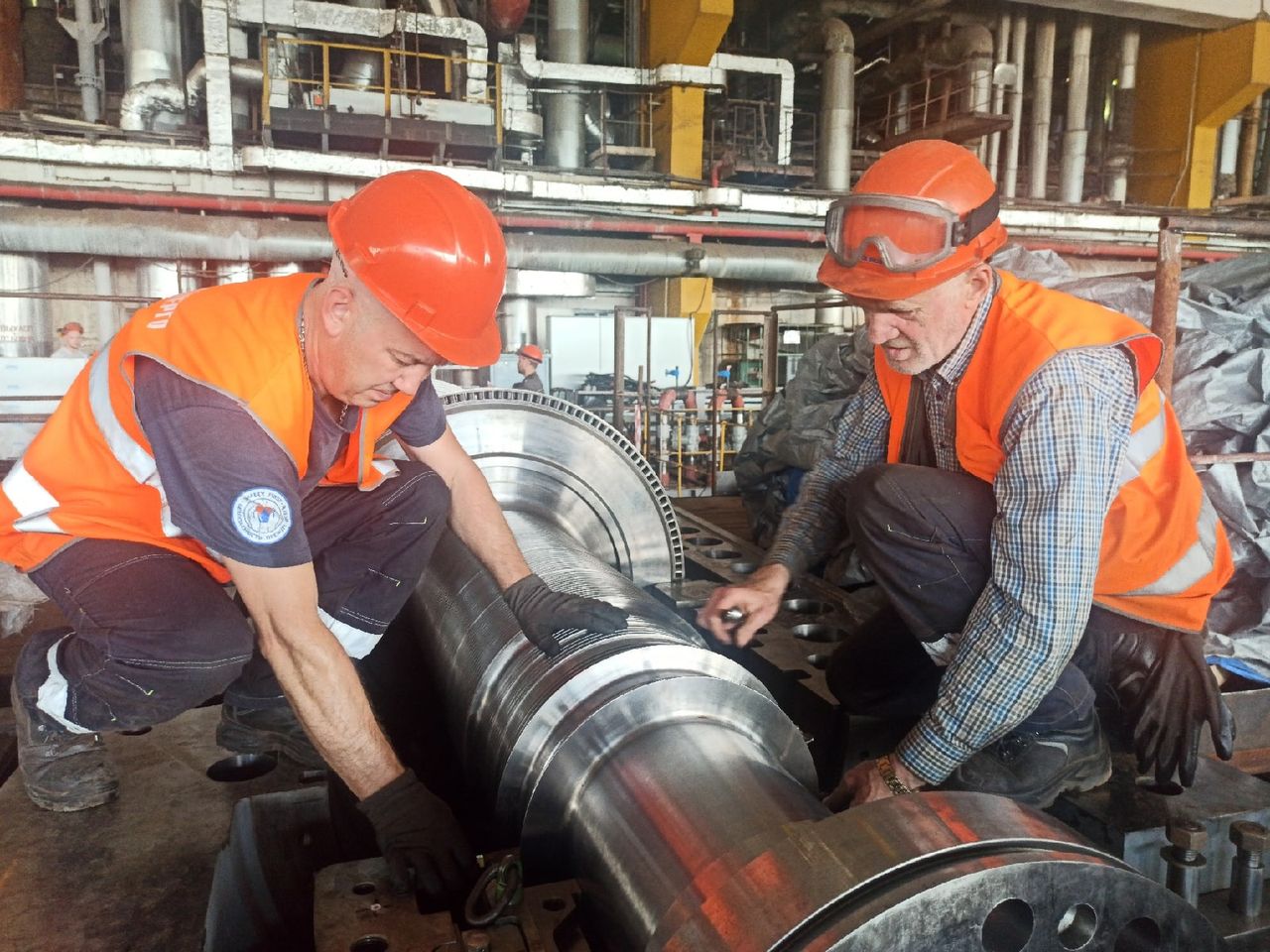

Монтаж проточной части турбины, август 2022 г.
2022.12.22Новый турбогенератор ТГ-2Т поставлен на валоповорот.jpg

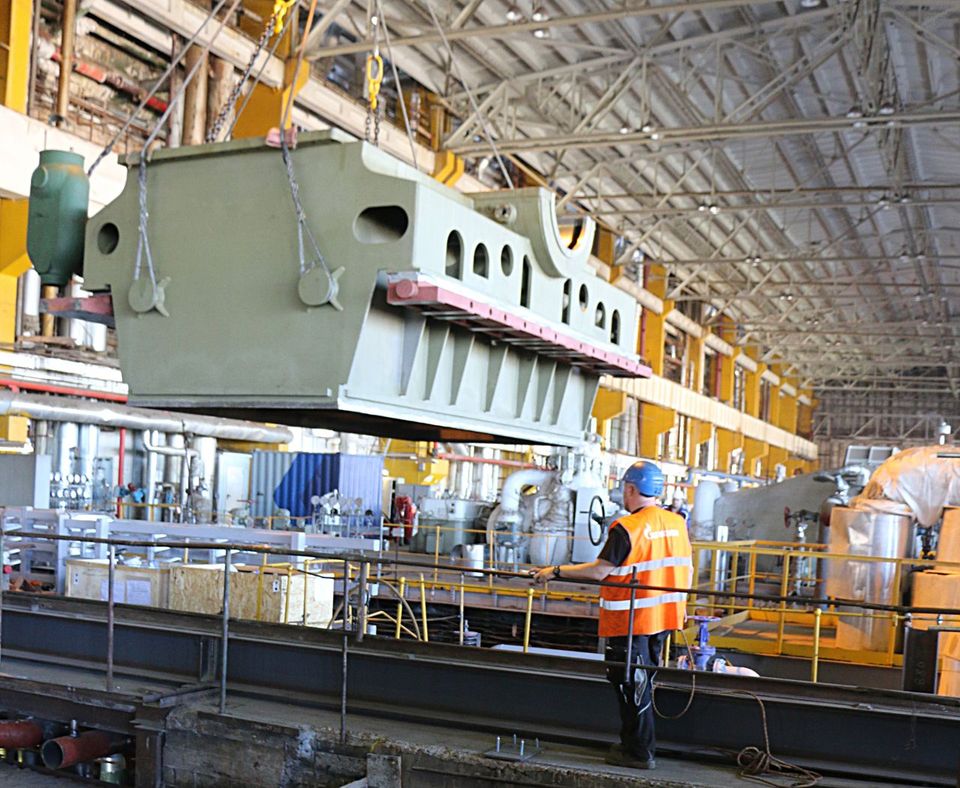

Монтаж корпуса цилиндра высокого и среднего давления, июнь 2022 г.

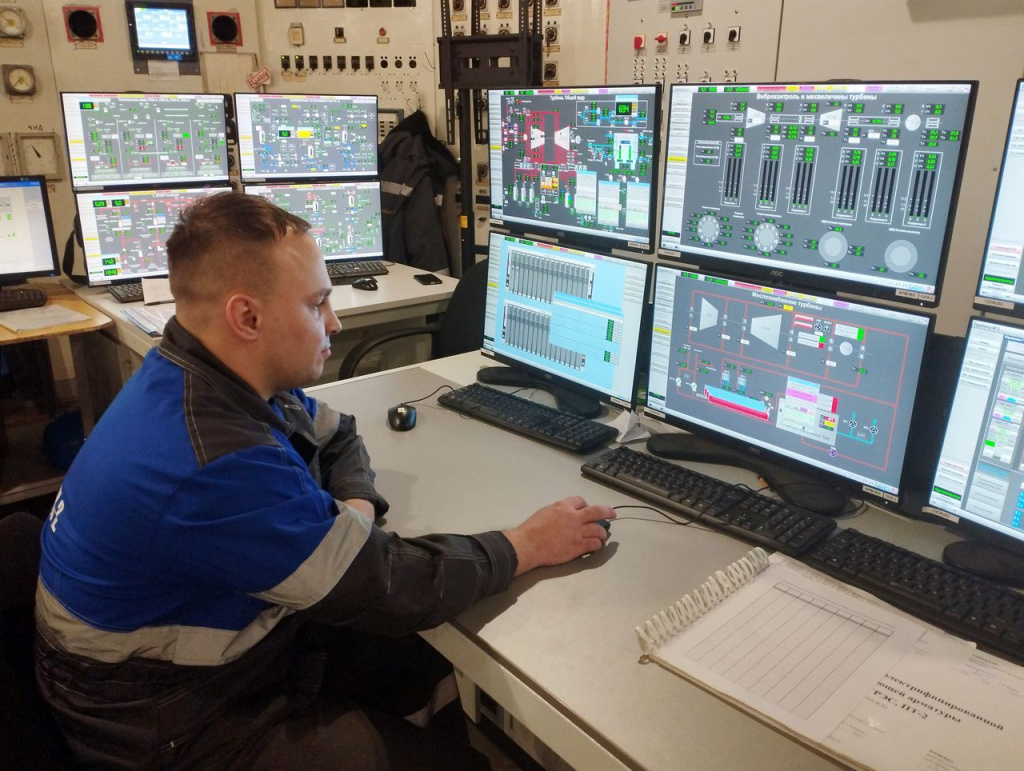

Новый турбогенератор ТГ-2Т поставлен на валоповорот, декабрь 2022 г.
