ПСУ-330 – территория Новочеркасской ГРЭС

На территории Новочеркасской ГРЭС в рамках Договора о предоставлении мощности (ДПМ) завершено строительство нового энергоблока №9 мощностью 330 МВт (ПСУ-330).

Проект осуществлялся в соответствии с распоряжением Правительства РФ № 1334-р от 11 августа 2010 г. («Об утверждении перечня генерирующих объектов, с использованием которых будет осуществляться поставка мощности по договорам о предоставлении мощности»). Договор Генерального подряда № ОГК6-01/11-1148 от 10 июня 2011 г. заключен с ООО «ПФ «ВИС».

Энергоблок стал первым в России энергообъектом угольной генерации такой мощности с применением технологии циркулирующего кипящего слоя (ЦКС). Преимуществами технологии являются высокие экологические характеристики при низких требованиях к качеству сжигаемого топлива.

Работа котла блока №9 с добавлением в дробленый уголь карбонатных пород, и благодаря глубокой очистке дымовых газов, способствует значительному улучшению экологических характеристик по снижению выброса золы и всех токсичных микроэлементов. Выбросы вредных веществ блока № 9 с дымовыми газами существенно ниже, чем выбросы любого из существующих угольных энергоблоков в России. Уровень выброса оксида серы – не более 400 мг/куб. м (при нормативе в РФ – 700 мг/куб. м), оксидов азота – не более 300 мг/куб. м (при нормативе в РФ – 570 г/куб. м).

Технология ЦКС предполагает, что материал слоя приводится во взвешенное состояние (так называемый «кипящий слой») путем продувания воздуха через вещество этого слоя, лежащее на решетке (распределителе воздуха). При высоких скоростях воздуха слой расширяется – «кипит», тем самым обеспечивается возможность горения в слое. Несгоревшие частицы отделяются циклоном и возвращаются обратно в кипящий слой, благодаря чему происходит наиболее полное сжигание топлива.

Всего в мире действует около 300 котлов с ЦКС различной мощности (от 20 до 460 МВт), страны-лидеры по внедрению: США, Финляндия, Польша, страны Юго-Восточной Азии. Выбор технологии с географической привязкой определяется наличием низкокачественных углей (или других топлив) на конкретной территории.

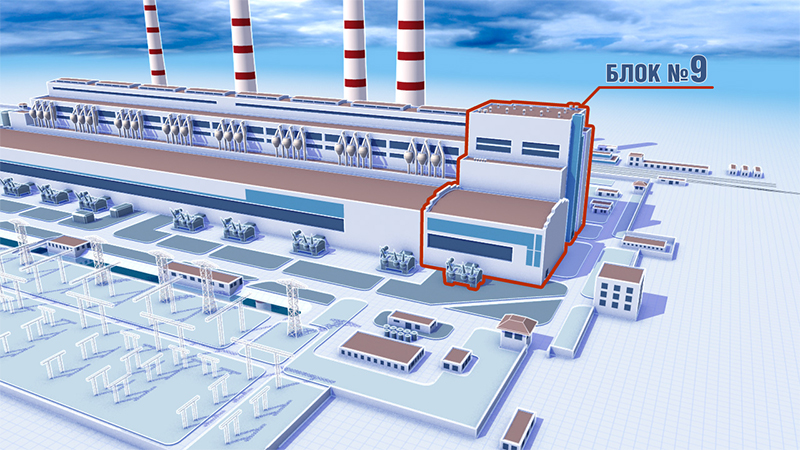

 Рис. 1. Общий вид главного корпуса (макет)

Основное оборудование энергоблока №9:

• котлоагрегат ЦКС номинальной паропроизводительностью – 1000 т/ч, давлением на выходе из котла – 24,5 МПа, температурой свежего пара – 565ºС производства фирмы «ЭМАльянс»;

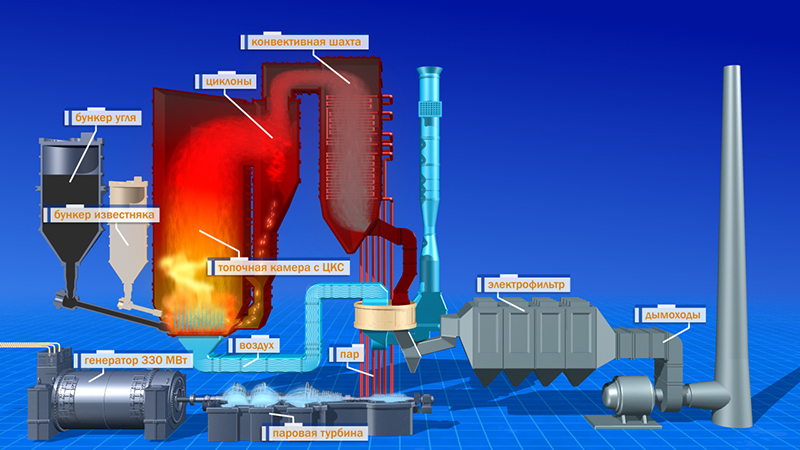

Рис. 2 Схематичное изображение котла с ЦКС

• турбоагрегат номинальной мощностью 330 МВт производства ОАО «Турбоатом», г. Харьков (Украина);
• турбогенератор ТГВ-330-2МУ3 с водородным охлаждением производства ОАО «Электротяжмаш», г. Харьков (Украина).

Установленная электрическая мощность энергоблока №9 Новочеркасской ГРЭС – 330 МВт.

В качестве основного топлива для ПСУ-330 будет использоваться уголь. Природный газ и мазут для блока № 9 являются растопочным топливом. Расширения существующего на ГРЭС газового хозяйства не требуется.

Годовой расход топлива составит 634,6 тыс. тут. Производство электроэнергии 2 145 млн кВт∙ч. КПД – 39,9% (действующей части – 33,5%).

Результаты реализации проекта

• Реализация проекта позволит повысить конкурентоспособность Новочеркасской ГРЭС на рынке электроэнергии и мощности, увеличить прибыль предприятия за счет повышения экономичности работы и увеличения отпуска электроэнергии, а также даст возможность проведения реконструкции существующего основного энергетического оборудования. Установленная мощность электростанции составит 2235 МВт. Удельный расход условного топлива – 323,9 г/ кВт∙ч (у действующих энергоблоков – 370 г/ кВт∙ч). Ввод энергоблока позволит увеличить спрос на низкореакционные угли Донецкого бассейна (Ростовская область).
• Строительство энергоблока № 9 позволило создать более 2500 рабочих мест непосредственно на период строительства (98% - Российские специалисты, 2% -иностранный шеф-монтажный и шеф-наладочный персонал) и 106 постоянных рабочих мест на Новочеркасской ГРЭС (вахтенный персонал).

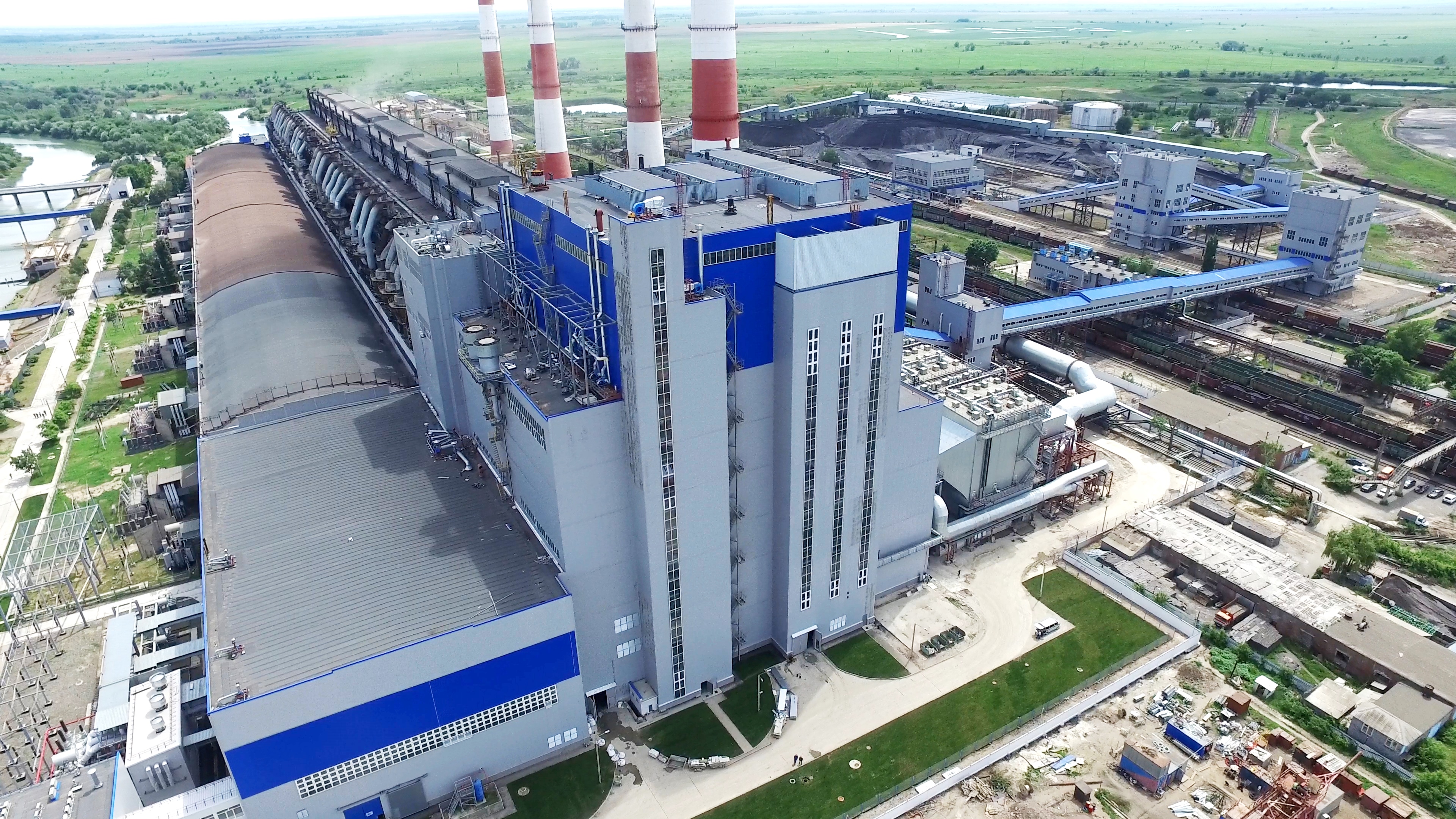

 Рис. 3. Общий вид
